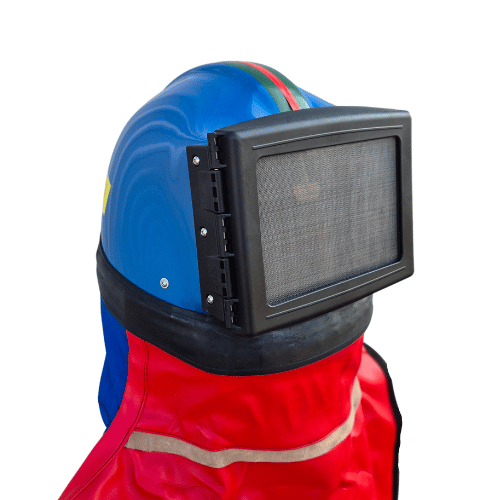

Hełm do piaskowania RES-3 – Wskazówki dla początkujących
Prawidłowe podłączenie hełmu do źródła powietrza
Ważne jest, aby hełm był właściwie podłączony do urządzenia dostarczającego powietrze. Oto pierwsza podpowiedź: w hełmach RES-3, wewnątrz hełmu montowane są tłumiki (spieki), które mają na celu wytłumienie pędu powietrza podczas korzystania z regulatora powietrza.
Montaż klimatyzatora – ważna uwaga
W sytuacji, gdy zamiast regulatora planujemy zainstalować klimatyzator, tłumik (spiek) należy usunąć, ponieważ przepływ powietrza w hełmie będzie wtedy zbyt mały. Informację o lokalizacji tłumika (spieku) znajdziesz w załączonym pliku na dole strony: spis części, poz. nr 2 – Tłumik (spiek).
Oczyszczanie powietrza
Kolejną istotną kwestią jest jakość powietrza podawanego do hełmu. Powietrze ze sprężarek bywa zanieczyszczone, często zawiera mgłę olejową. Dlatego tak ważne jest, aby stosować filtr, który skutecznie oczyści powietrze przed podaniem go do hełmu. Poniższy schemat przedstawia przykładową linię dostarczającą powietrze do hełmu.

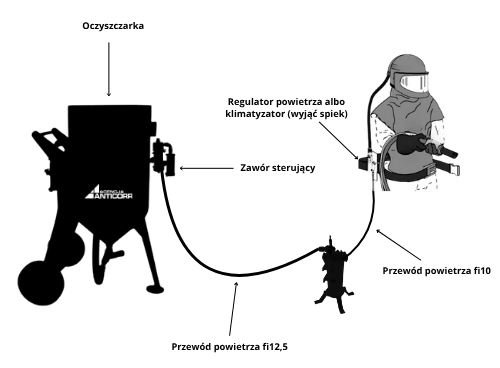

Przykładowy schemat podłączenia
W zależności od typu gniazda podłączeniowego, najczęściej stosowane są elementy typu „klik-klak„:
-
Filtr powietrza:
APF-1R – filtr powietrza do oddychania z regulatorem i manometrem, 1 wyjście. -
Końcówka szybkozłączki:
Końcówka szybkozłączki (klik-klak) – montowana w przewodzie, mocowana opaską AN (opaska zaciskana 2-uchowa do węża powietrza fi 10 mm OET 15 (12,5–15,0)). -
Wąż do oddychania:
Wąż do oddychania, wzmocniony, fi 10 mm × 2 mm, 4-warstwowy (rolka 50 m). Długość węża dostosowujemy indywidualnie, przyjmując długość węża roboczego (piaskarskiego) plus dodatkowo 1–2 metry. -
Szybkozłączka:
CL 908 99D – szybkozłączka 9 mm (klik-klak), wkładana do węża i mocowana opaską (opaska zaciskana 2-uchowa do węża powietrza fi 10 mm OET 15 (12,5–15,0)). -
Podłączenie do regulatora lub klimatyzatora:
Złączkę podłączamy do regulatora powietrza (RES-URG/N układ regulacyjny) lub klimatyzatora (AN 901 409). Pamiętaj, że przy podłączeniu klimatyzatora należy usunąć spiek z hełmu.
Montaż regulatora lub klimatyzatora
Regulator Res-URG oraz klimatyzator mocujemy do przewodu oddechowego w hełmie. Szczegółowa instrukcja montażu oraz wszystkie niezbędne złączki znajdują się w dostarczanych zestawach.
Hełm RES-3 dostępny jest także w innych wersjach:
🔹 RES-3G – wersja gumowana
🔹 RES-3G/OH – gumowana z nausznikami przeciwhałasowymi
🔹 RES-3OH – wyposażona w nauszniki przeciwhałasowe
Wykaz części zamiennych w dołączonym pliku.
