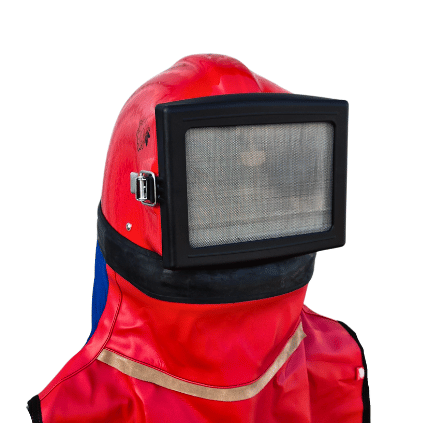

Hełm do piaskowania RES-3OH z nausznikami przeciwhałasowymi – Poradnik użytkownika

Podstawy podłączenia hełmu do instalacji powietrznej

Aby zapewnić właściwą ochronę i komfort podczas pracy, należy prawidłowo podłączyć hełm do źródła powietrza. W modelu RES-3OH (wyposażonym dodatkowo w nauszniki przeciwhałasowe) zastosowano specjalne tłumiki (spieki) umieszczone wewnątrz hełmu. Ich zadaniem jest ograniczanie siły strumienia powietrza podczas korzystania z systemu regulatora powietrza.

Uwaga przy montażu klimatyzatora

W przypadku, gdy chcesz zastosować klimatyzator zamiast standardowego regulatora, tłumik (spiek) musi zostać usunięty z hełmu – w przeciwnym razie ilość dostarczanego powietrza będzie zbyt mała. Szczegółowe informacje dotyczące lokalizacji spieku znajdziesz w dokumentacji technicznej produktu (spis części, pozycja 2 – tłumik/spiek).

Dbanie o czystość powietrza roboczego

Jakość powietrza zasysanego do hełmu ma ogromne znaczenie – zwłaszcza jeśli korzystasz ze sprężarki, która może generować zanieczyszczenia i mgłę olejową. Zaleca się montaż filtra powietrza, który skutecznie oczyści medium przed dostarczeniem go do hełmu. Przykładowy układ połączenia przedstawiamy poniżej.

Typowy układ zasilania powietrzem – elementy i montaż

Najczęściej używa się złączy szybkozłącznych typu „klik-klak” i następujących komponentów:

• Filtr powietrza:
  APF-1R – urządzenie filtrujące, wyposażone w regulator oraz manometr, jedno wyjście.

• Końcówka szybkozłączki:
  Szybkozłączka „klik-klak”, montowana w przewodzie i zabezpieczana opaską zaciskową AN na wąż powietrza fi 10 mm OET 15 (12,5–15,0).

• Wąż oddechowy:
  Przewód o średnicy 10 mm × 2 mm, czterowarstwowy, dostępny w rolkach 50-metrowych. Długość przewodu dobieramy indywidualnie – do długości węża piaskarskiego należy dodać 1–2 metry.

• Szybkozłączka 9 mm:
  Szybkozłączka do montażu na końcu węża, zabezpieczana identyczną opaską.

• Podłączenie do regulatora bądź klimatyzatora:
  Ostatni element podłączamy do układu regulacji powietrza (RES-URG/N) lub klimatyzatora (AN 901 409). Przy wyborze klimatyzatora, pamiętaj o usunięciu spieku z hełmu!

Montaż urządzeń w zestawie

Regulator lub klimatyzator montuje się bezpośrednio na przewodzie oddechowym w hełmie. Wszystkie potrzebne akcesoria montażowe oraz instrukcja obsługi znajdują się w zestawie.
