Ultradźwiękowy miernik grubości PosiTector UTG CLF

Nr Kat. N/A Kategoria

Sonda UTG CLF – profesjonalna sonda 2,25 MHz do pomiaru grubości żeliwa i materiałów tłumiących. Idealna do zbiorników, rur i odlewów. Dokładność ±0,03 mm. Odporna i precyzyjna.

Wybierz produkt
Opis

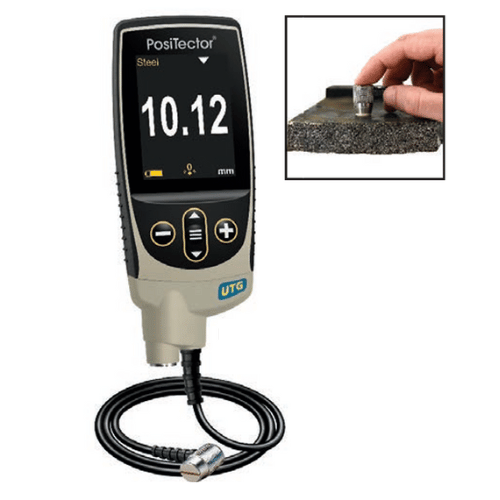

Sonda pomiarowa UTG CLF – 2.25 MHz Dual Element

Sonda UTG CLF to specjalistyczna sonda ultradźwiękowa z podwójnym przetwornikiem 2,25 MHz, zaprojektowana do pomiaru grubości trudnych i silnie tłumiących materiałów, takich jak żeliwo. Dzięki zaawansowanemu algorytmowi rozróżniania sygnału powrotnego od szumu strukturalnego, gwarantuje dokładne wyniki nawet w najbardziej wymagających zastosowaniach.

Parametry techniczne:

  • Typ sondy: 2.25 MHz, podwójny element (Dual Element)

  • Zakres pomiarowy (pojedyncze echo): 2,00 – 125,00 mm (0.080″ – 5.000″)*

  • Rozdzielczość pomiaru: 0,01 mm / 0,001″

  • Dokładność: ±0,03 mm / ±0,001″

  • Pomiar przez powłokę (Multiple Echo): ❌ brak funkcji

*Zakres dla stali węglowej. Może się różnić w zależności od materiału, temperatury i stanu powierzchni.

Cechy i zalety:

  • Przetwornik 2,25 MHz – dedykowany do pomiarów żeliwa i materiałów tłumiących

  • Zaawansowany algorytm rozróżniania odbić od szumów ziarnistych – zapewnia wiarygodność pomiarów nawet w strukturach o dużym rozproszeniu fali

  • Oplot przewodu ze stali nierdzewnej – maksymalna trwałość i odporność na uszkodzenia mechaniczne

  • Trwała końcówka sondy o średnicy 13 mm i długości 25 mm

Zastosowanie:

Sonda UTG CLF przeznaczona jest do:

  • pomiarów grubości żeliwa (żeliwo szare, sferoidalne, inne),

  • inspekcji grubości ścianek w odlewach przemysłowych,

  • zbiorników, rur i elementów konstrukcyjnych w branży ciepłowniczej, mechanicznej, energetycznej,

  • wszędzie tam, gdzie standardowe sondy nie radzą sobie z tłumieniem fali ultradźwiękowej.

Porównanie korpusów mierników PosiTector

Funkcje Standard Advanced
Duży ekran dotykowy 2,8 cala, kolorowy, odporny na uderzenia, z przeprojektowaną klawiaturą do szybkiej nawigacji w menu
Alarm HiLo – ostrzeżenia dźwiękowe i wizualne przy przekroczeniu ustawionych limitów
Tryb Min Scan – ciągłe odczyty i zapis grubości min/max – idealny do szybkiej inspekcji dużych powierzchni
A Scan – z regulacją wzmocnienia oraz przechwytywaniem ekranu do dalszej analizy i dokumentacji
B Scan – wyświetla przekrój poprzeczny badanego materiału
Graficzna prezentacja danych pomiarowych na żywo
Klawiatura ekranowa do szybkiego zmieniania nazw partii, dodawania notatek i innych informacji
Tryb Prompted Batch – tworzenie predefiniowanych partii z tekstowymi i graficznymi wskazówkami na ekranie dla każdego odczytu
Tryb statystyk – natychmiastowe obliczanie średniej, odchylenia standardowego, grubości min/max i liczby odczytów podczas pomiaru
Dwuletnia gwarancja na korpus i sondę
Pojemność pamięci odczytów 1000 na sondę 250 000 w maks. 1000 partiach

Wszystkie mierniki PosiTector posiadają:

Prostota obsługi

  • Wstępnie zaprogramowane prędkości – wystarczy wybrać z listy popularnych materiałów lub łatwo wprowadzić własną wartość.
  • Pomoc ekranowa – natychmiastowe wyjaśnienia pozycji menu po naciśnięciu przycisku.
  • Funkcja RESET – natychmiastowe przywrócenie ustawień fabrycznych.

Zaawansowane możliwości

  • Tryb Min Scan – ciągłe odczytywanie i zapisywanie minimalnych i maksymalnych grubości, idealny do szybkiej inspekcji dużych powierzchni.
  • Tryb SmartCouple™ – eliminuje przypadkowe odłączenie, zapewniając ciągłość pomiarów na powierzchniach pokrytych zgorzeliną lub skorodowanych; doskonały do analizy dużych obszarów poprzez wielokrotne przejścia.
  • Duży ekran dotykowy 2,8 cala, odporny na uderzenia, z przeprojektowaną klawiaturą do szybkiej nawigacji po menu.

Wytrzymałość i niezawodność

  • Obudowa odporna na warunki atmosferyczne, pyłoszczelna i wodoodporna – klasa ochrony IP65.
  • Ergonomiczna konstrukcja z trwałym, gumowanym uchwytem.
  • Amortyzujący, gumowy futerał ochronny zapewniający dodatkową odporność na uderzenia.
  • Dwuletnia gwarancja na korpus urządzenia i sondę.

Precyzja pomiarów

  • Precyzyjne przetworniki zapewniające szybkie i dokładne odczyty.
  • Certyfikat kalibracji z identyfikowalnością do NIST w zestawie.
  • Wbudowana kompensacja temperatury zapewniająca dokładność pomiarów.
  • Zgodność z krajowymi i międzynarodowymi normami, w tym ASTM E797.

Wszechstronność i funkcjonalność

  • Możliwość wyboru języka wyświetlania.
  • Automatyczny obrót ekranu z funkcją blokady Flip Lock.
  • Ciągłe wyświetlanie średniej, odchylenia standardowego, wartości min/max oraz liczby odczytów podczas pomiaru.
  • Przechwytywanie ekranu – zapis do 100 obrazów ekranu w celu dokumentacji i późniejszego przeglądu.
  • Funkcja szybkiego uruchamiania Instant-on zapewnia błyskawiczne wznowienie działania miernika po krótkim wyłączeniu.
  • Do 30% dłuższy czas pracy na baterii.
  • Port USB do szybkiego i prostego połączenia z komputerem oraz zasilania ciągłego (kabel USB w zestawie).
  • Każdy pomiar opatrzony datą i godziną.
  • W zestawie oprogramowanie PosiSoft do przeglądania i raportowania danych

Pomocne:

W przypadku urządzeń PosiTector, korpus (body) jest uniwersalny i może współpracować z różnymi sondami (probes). Zasadnicze różnice między poszczególnymi modelami wynikają właśnie z użytej sondy oraz dostępności dodatkowych funkcji zaawansowanych (Advanced) lub podstawowych (Standard).

W skrócie:

  • Korpus urządzenia (body) jest uniwersalny – taki sam dla różnych sond i może obsługiwać różne funkcje pomiarowe.

  • Sonda (probe) decyduje o tym, jakiego typu pomiary można wykonywać, np. ultradźwiękowe pomiary grubości, pomiary grubości powłok, wilgotności czy profil powierzchni.

  • Wersja Standard i Advanced określają zakres dostępnych funkcji oprogramowania urządzenia – bardziej zaawansowane pomiary, analizy, zapisywanie większej liczby danych oraz dodatkowe możliwości komunikacji.

Podsumowując:

  • Body (korpus) – uniwersalne.

  • Probe (sonda) – determinuje specyfikę pomiaru.

  • Standard / Advanced – określają poziom zaawansowania funkcji.

Dzięki temu systemowi użytkownik może łatwo dostosować sprzęty do swoich indywidualnych potrzeb, wymieniając jedynie sondę lub aktualizując do wersji Advanced bez potrzeby kupowania nowego korpusu urządzenia.

Informacje dodatkowe
DeFelsko

PosiTector UTG CLF1 Standard

,

PosiTector UTG CLF3 Advanced
