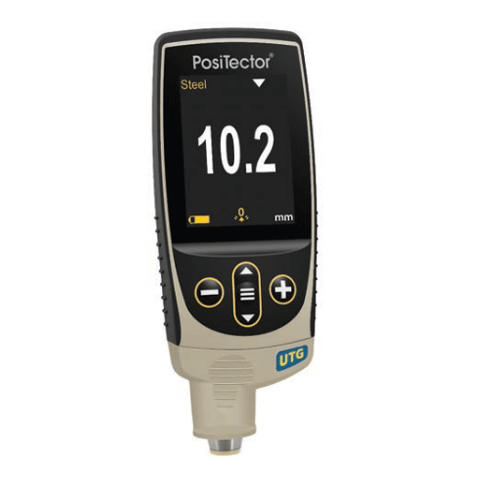

Sonda pomiarowa UTG CA – 5 MHz Dual Element
Sonda UTG CA to zintegrowana sonda z podwójnym elementem przeznaczona do precyzyjnego pomiaru grubości ścianek materiałów takich jak stal, tworzywa sztuczne i inne metale. Dzięki swojej kompaktowej budowie oraz wysokiej czułości, idealnie sprawdza się w inspekcjach technicznych, szczególnie w miejscach o ograniczonym dostępie.
Parametry techniczne:
-
Typ sondy: 5 MHz, podwójny element (Dual Element)
-
Zakres pomiarowy (pojedyncze echo): 1,00 – 125,00 mm (0.040″ – 5.000″)*
-
Rozdzielczość pomiaru: 0,01 mm / 0,001″
-
Dokładność: ±0,03 mm / ±0,001″
-
Pomiar przez powłokę (Multiple Echo): brak funkcji
*Zakres pomiarowy dotyczy stali węglowej i zależy od stanu powierzchni, temperatury oraz materiału.
Cechy i zalety:
-
Zintegrowana konstrukcja sondy – zwiększa trwałość i precyzję
-
Automatyczna kompensacja toru dźwiękowego V-Path – umożliwia dokładne pomiary cienkich materiałów
-
Niewielkie rozmiary sondy – umożliwiają dostęp do trudno dostępnych powierzchni
-
Wyjątkowa stabilność i powtarzalność pomiarów nawet w wymagających warunkach terenowych
Zastosowanie:
Sonda UTG CA przeznaczona jest do:
-
inspekcji grubości ścianek zbiorników i rur,
-
kontroli elementów podatnych na korozję i erozję,
-
branż takich jak przemysł chemiczny, stoczniowy, energetyczny i mechaniczny.
Porównanie korpusów mierników PosiTector
| Funkcje |
Standard |
Advanced |
| Duży ekran dotykowy 2,8 cala, kolorowy, odporny na uderzenia, z przeprojektowaną klawiaturą do szybkiej nawigacji w menu |
✔ |
✔ |
| Alarm HiLo – ostrzeżenia dźwiękowe i wizualne przy przekroczeniu ustawionych limitów |
✔ |
✔ |
| Tryb Min Scan – ciągłe odczyty i zapis grubości min/max – idealny do szybkiej inspekcji dużych powierzchni |
✔ |
✔ |
| A Scan – z regulacją wzmocnienia oraz przechwytywaniem ekranu do dalszej analizy i dokumentacji |
|
✔ |
| B Scan – wyświetla przekrój poprzeczny badanego materiału |
|
✔ |
| Graficzna prezentacja danych pomiarowych na żywo |
|
✔ |
| Klawiatura ekranowa do szybkiego zmieniania nazw partii, dodawania notatek i innych informacji |
|
✔ |
| Tryb Prompted Batch – tworzenie predefiniowanych partii z tekstowymi i graficznymi wskazówkami na ekranie dla każdego odczytu |
|
✔ |
| Tryb statystyk – natychmiastowe obliczanie średniej, odchylenia standardowego, grubości min/max i liczby odczytów podczas pomiaru |
✔ |
✔ |
| Dwuletnia gwarancja na korpus i sondę |
✔ |
✔ |
| Pojemność pamięci odczytów |
1000 na sondę |
250 000 w maks. 1000 partiach |
Wszystkie mierniki PosiTector posiadają:
Prostota obsługi
- Wstępnie zaprogramowane prędkości – wystarczy wybrać z listy popularnych materiałów lub łatwo wprowadzić własną wartość.
- Pomoc ekranowa – natychmiastowe wyjaśnienia pozycji menu po naciśnięciu przycisku.
- Funkcja RESET – natychmiastowe przywrócenie ustawień fabrycznych.
Zaawansowane możliwości
- Tryb Min Scan – ciągłe odczytywanie i zapisywanie minimalnych i maksymalnych grubości, idealny do szybkiej inspekcji dużych powierzchni.
- Tryb SmartCouple™ – eliminuje przypadkowe odłączenie, zapewniając ciągłość pomiarów na powierzchniach pokrytych zgorzeliną lub skorodowanych; doskonały do analizy dużych obszarów poprzez wielokrotne przejścia.
- Duży ekran dotykowy 2,8 cala, odporny na uderzenia, z przeprojektowaną klawiaturą do szybkiej nawigacji po menu.
Wytrzymałość i niezawodność
- Obudowa odporna na warunki atmosferyczne, pyłoszczelna i wodoodporna – klasa ochrony IP65.
- Ergonomiczna konstrukcja z trwałym, gumowanym uchwytem.
- Amortyzujący, gumowy futerał ochronny zapewniający dodatkową odporność na uderzenia.
- Dwuletnia gwarancja na korpus urządzenia i sondę.
Precyzja pomiarów
- Precyzyjne przetworniki zapewniające szybkie i dokładne odczyty.
- Certyfikat kalibracji z identyfikowalnością do NIST w zestawie.
- Wbudowana kompensacja temperatury zapewniająca dokładność pomiarów.
- Zgodność z krajowymi i międzynarodowymi normami, w tym ASTM E797.
Wszechstronność i funkcjonalność
- Możliwość wyboru języka wyświetlania.
- Automatyczny obrót ekranu z funkcją blokady Flip Lock.
- Ciągłe wyświetlanie średniej, odchylenia standardowego, wartości min/max oraz liczby odczytów podczas pomiaru.
- Przechwytywanie ekranu – zapis do 100 obrazów ekranu w celu dokumentacji i późniejszego przeglądu.
- Funkcja szybkiego uruchamiania Instant-on zapewnia błyskawiczne wznowienie działania miernika po krótkim wyłączeniu.
- Do 30% dłuższy czas pracy na baterii.
- Port USB do szybkiego i prostego połączenia z komputerem oraz zasilania ciągłego (kabel USB w zestawie).
- Każdy pomiar opatrzony datą i godziną.
- W zestawie oprogramowanie PosiSoft do przeglądania i raportowania danych
